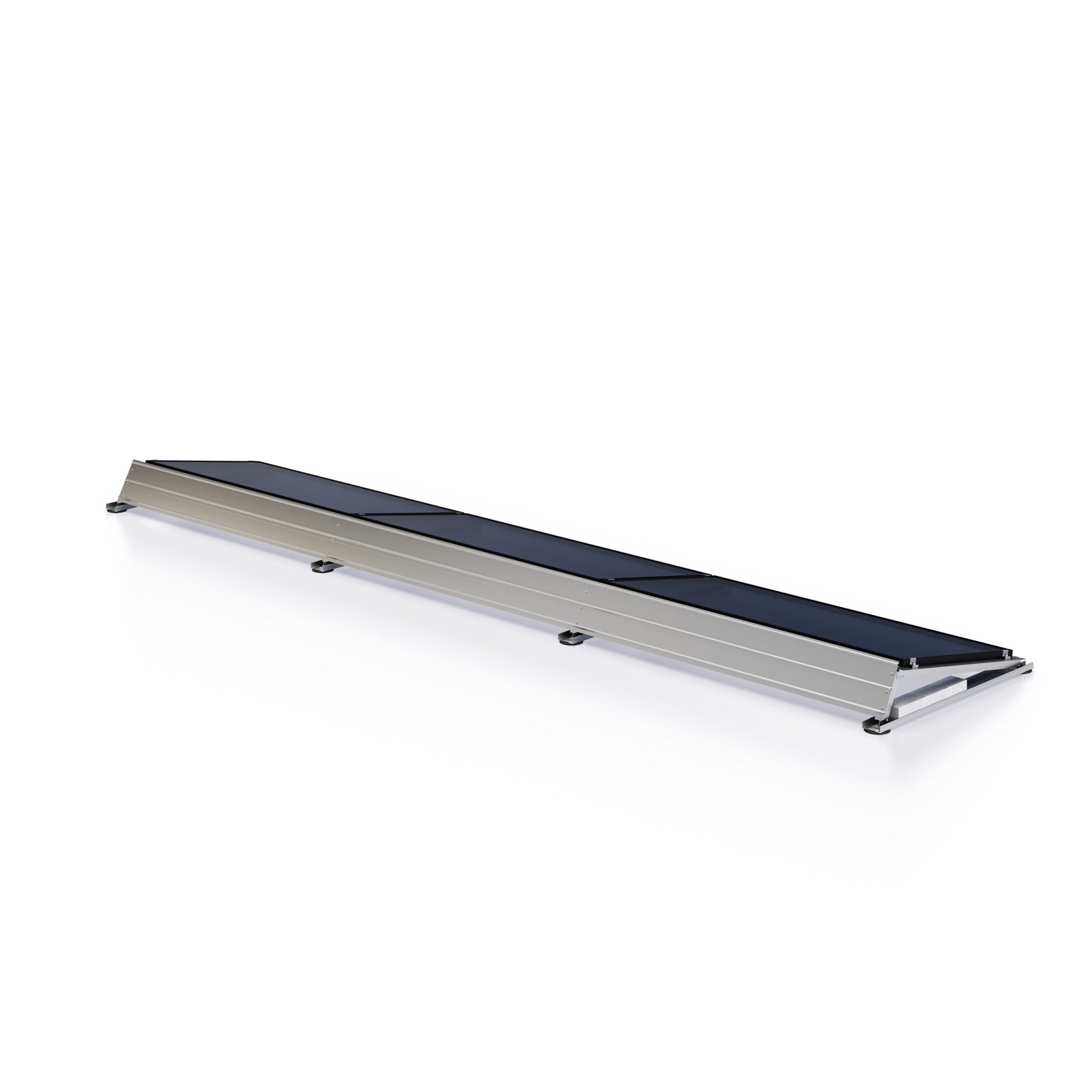

CS-WIND: Sistema Autoportante para Cubiertas Planas
Solución ligera, aerodinámica y completamente pre-ensamblada para cubiertas planas sin perforación. Disponible en configuraciones Sur, Este-Oeste y Doble Soporte, optimiza la producción energética y garantiza la máxima estabilidad estructural incluso en cubiertas con baja capacidad portante.
Maximiza la estabilidad y minimiza el peso en cubierta
El sistema CS-WIND de C-Solar está diseñado para proyectos fotovoltaicos ubicados en cubiertas planas donde se requiere una solución autoportante, sin perforación, ligera y altamente estable frente al viento.
Desarrollado mediante simulaciones CFD (Computational Fluid Dynamics), el sistema reduce el uso de lastres manteniendo una aerodinámica optimizada, incluso en condiciones de viento exigentes.

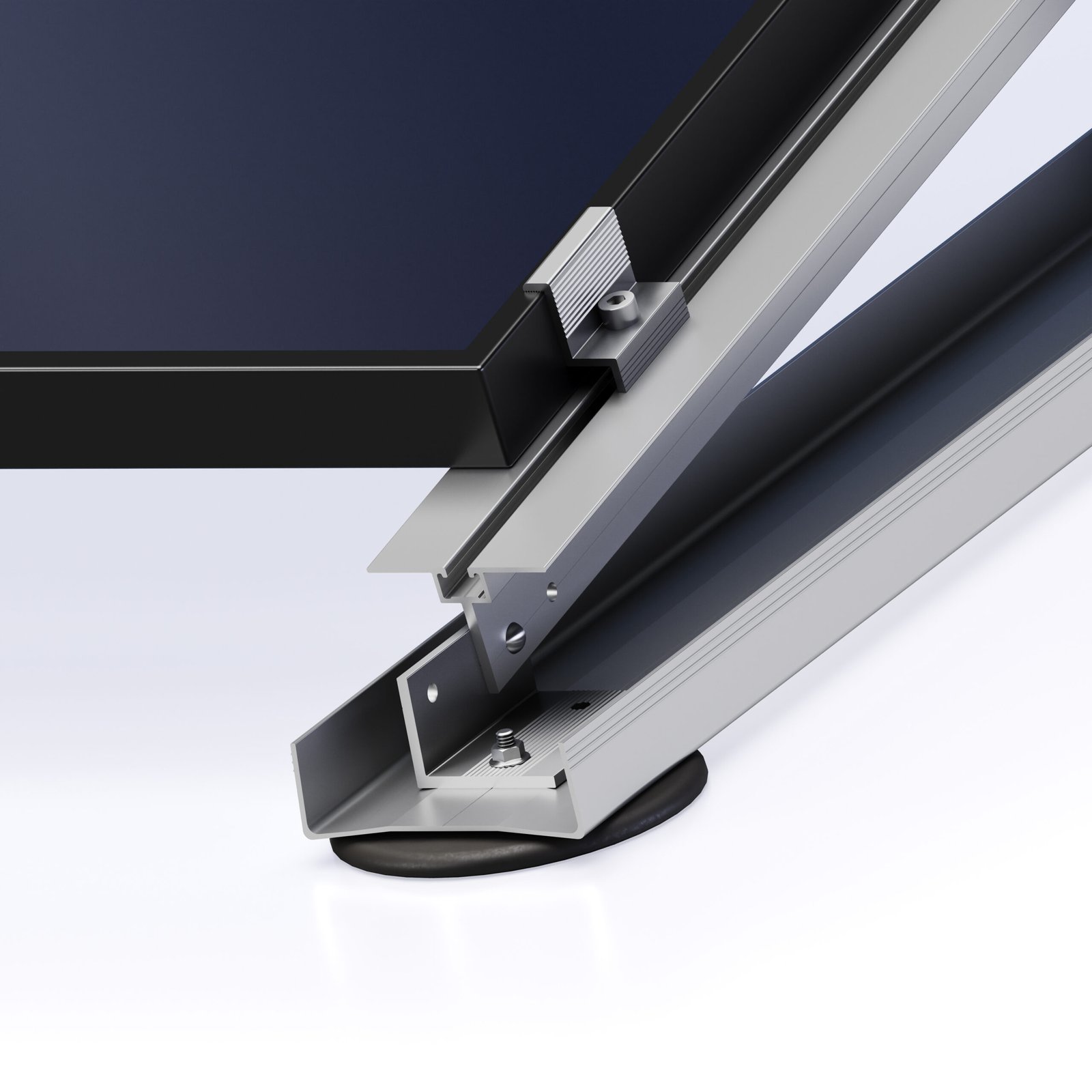

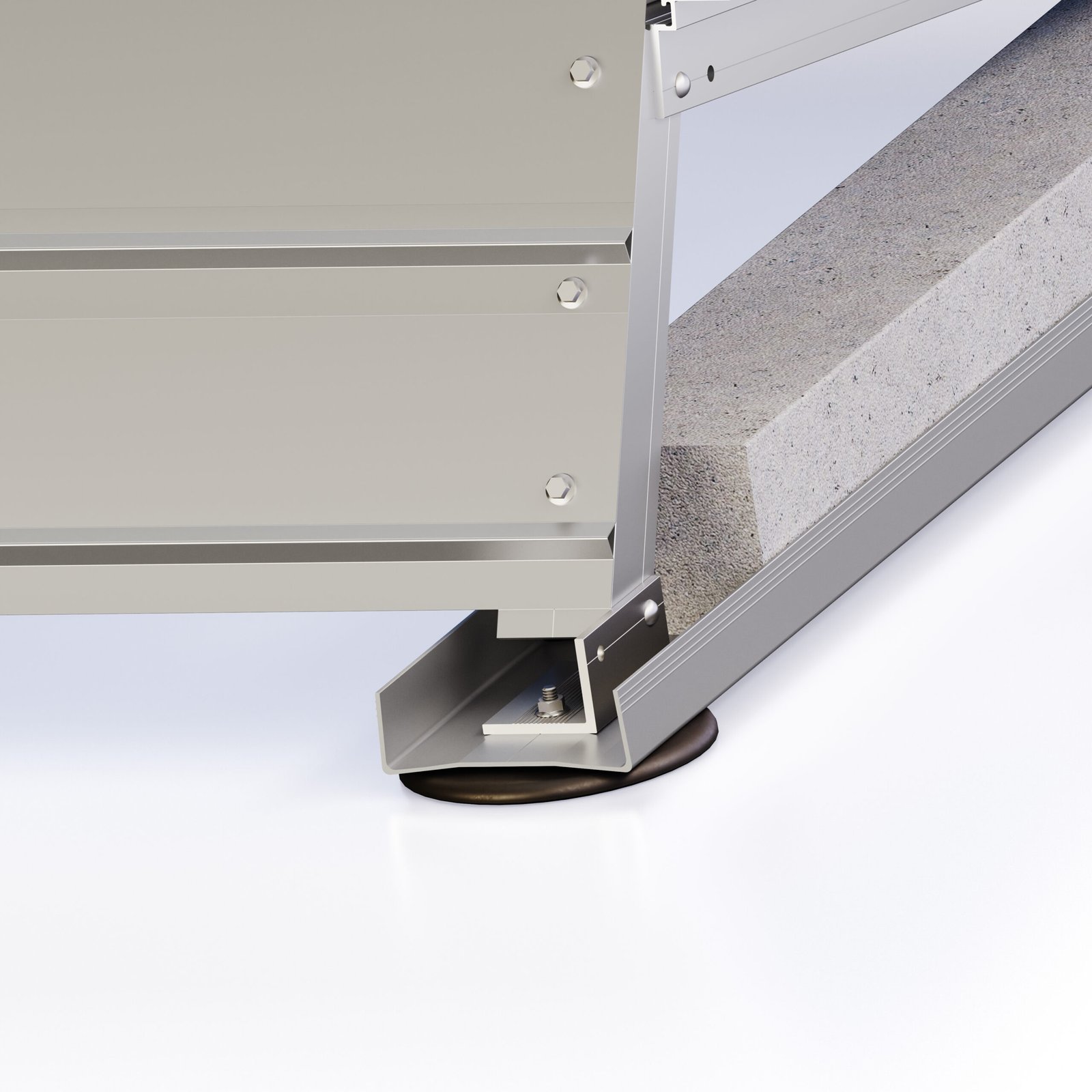

Sus apoyos tipo silent-block distribuyen las cargas uniformemente, protegen la impermeabilización de la cubierta y reducen vibraciones, garantizando seguridad estructural y durabilidad a largo plazo.
Fabricado en aluminio estructural de alta resistencia y tornillería en acero inoxidable, el CS-WIND ofrece montaje rápido, mínimo mantenimiento y cumplimiento total del CTE y Eurocódigos.
Beneficios del Sistema CS-WIND
Montaje ultrarrápido
Sistema modular y pre-ensamblado que reduce drásticamente tiempos de instalación.
Aerodinámica certificada
Optimización CFD que permite menos lastre con mayor estabilidad estructural.
Compatible con cubiertas de baja carga
Apto para cubiertas tipo Deck, panel sándwich y membranas con limitaciones de carga.
Sin perforación
Apoyos de goma protegen membranas y evitan comprometer la impermeabilización.
Ingeniería certificada
Documentación técnica disponible: cálculos estructurales, validación aerodinámica y fichas técnicas.
Versiones Disponibles
El sistema CS-WIND se presenta en tres configuraciones distintas, diseñadas para adaptarse tanto a necesidades de producción energética como a requisitos estructurales. Estas versiones permiten optimizar el rendimiento en orientación Sur, maximizar la curva diaria en configuración Este–Oeste o incrementar la rigidez estructural mediante doble soporte.

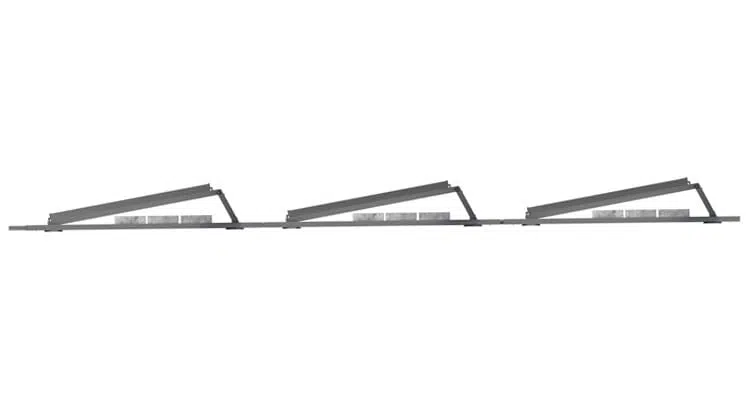

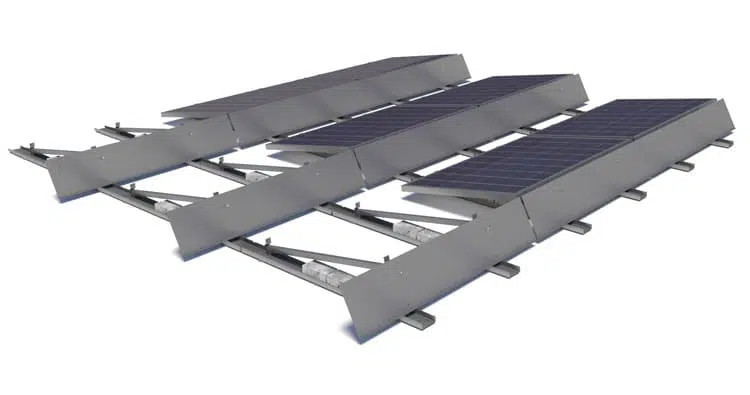

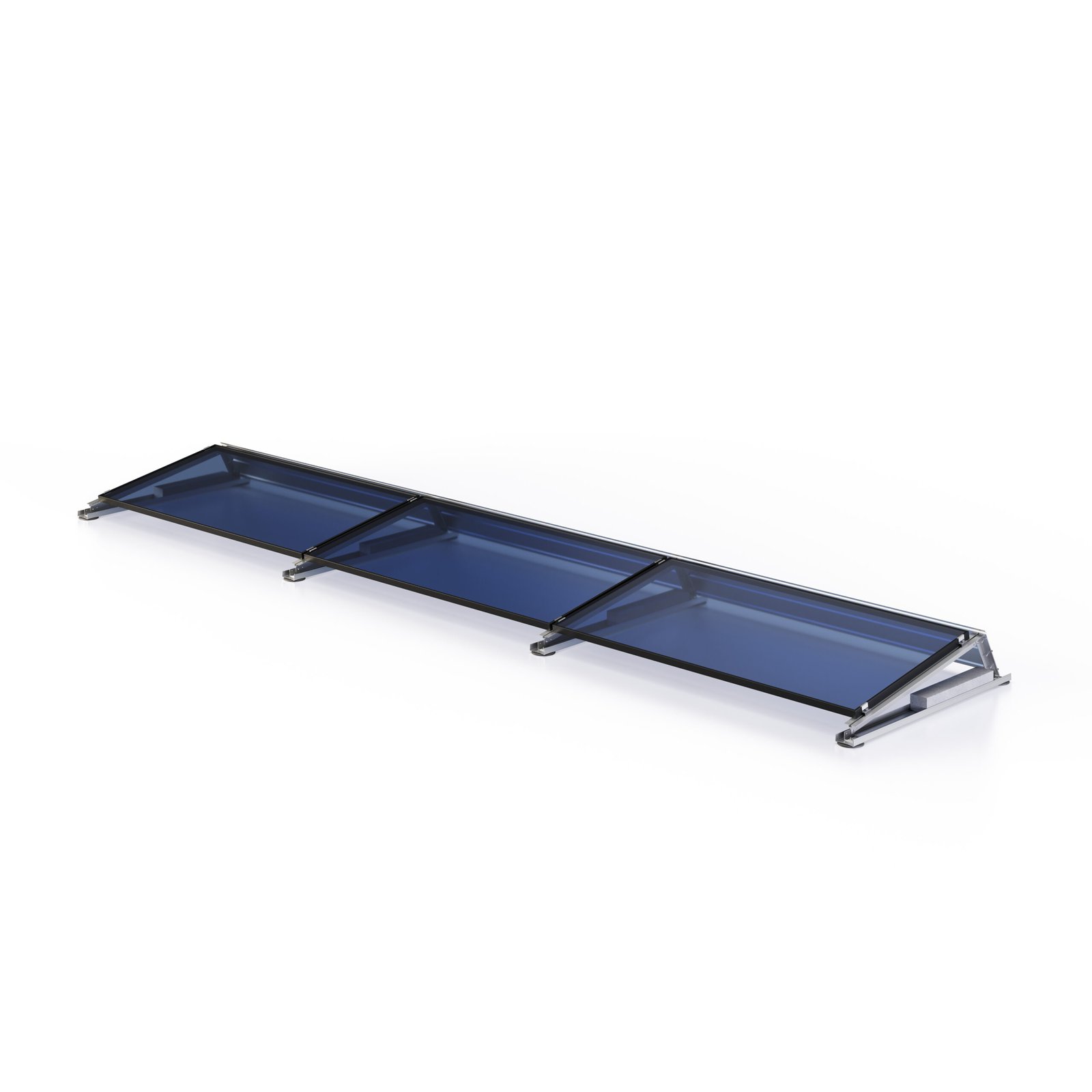

CS-WIND (Orientación Sur)
Sistema inclinado hacia el Sur para maximizar la captación en horas centrales del día.
Características clave:
- Inclinación fija orientada al Sur.
- Montaje rápido con componentes ligeros.
- Ideal para maximizar producción al mediodía.
- Aerodinámica optimizada con menor lastre.
Aplicaciones recomendadas:
Cubiertas con baja capacidad portante.
Cubiertas donde no se permiten perforaciones.
Autoconsumo industrial y comercial.

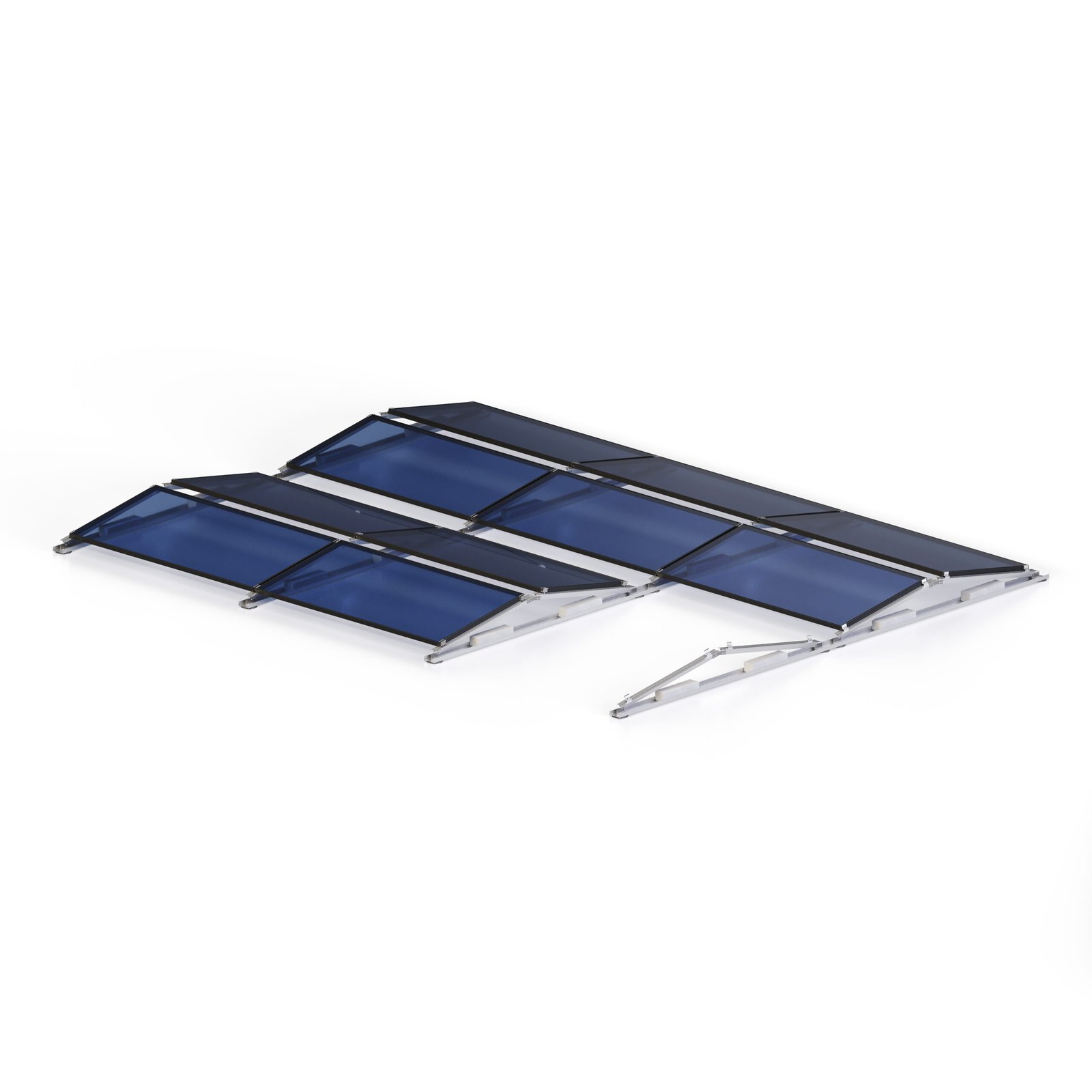

CS-WIND EO (Orientación Este–Oeste)
Variante para una curva de generación equilibrada mañana–tarde, con alta densidad de potencia.
Características clave:
- Disposición doble en Este y Oeste.
- Producción estable durante todo el día.
- Menor sombra entre filas.
- Mayor potencia instalada por superficie.
Aplicaciones recomendadas:
Proyectos donde se busca maximizar energía diaria total.
Instalaciones con consumo distribuido.
Cubiertas con espacio limitado.

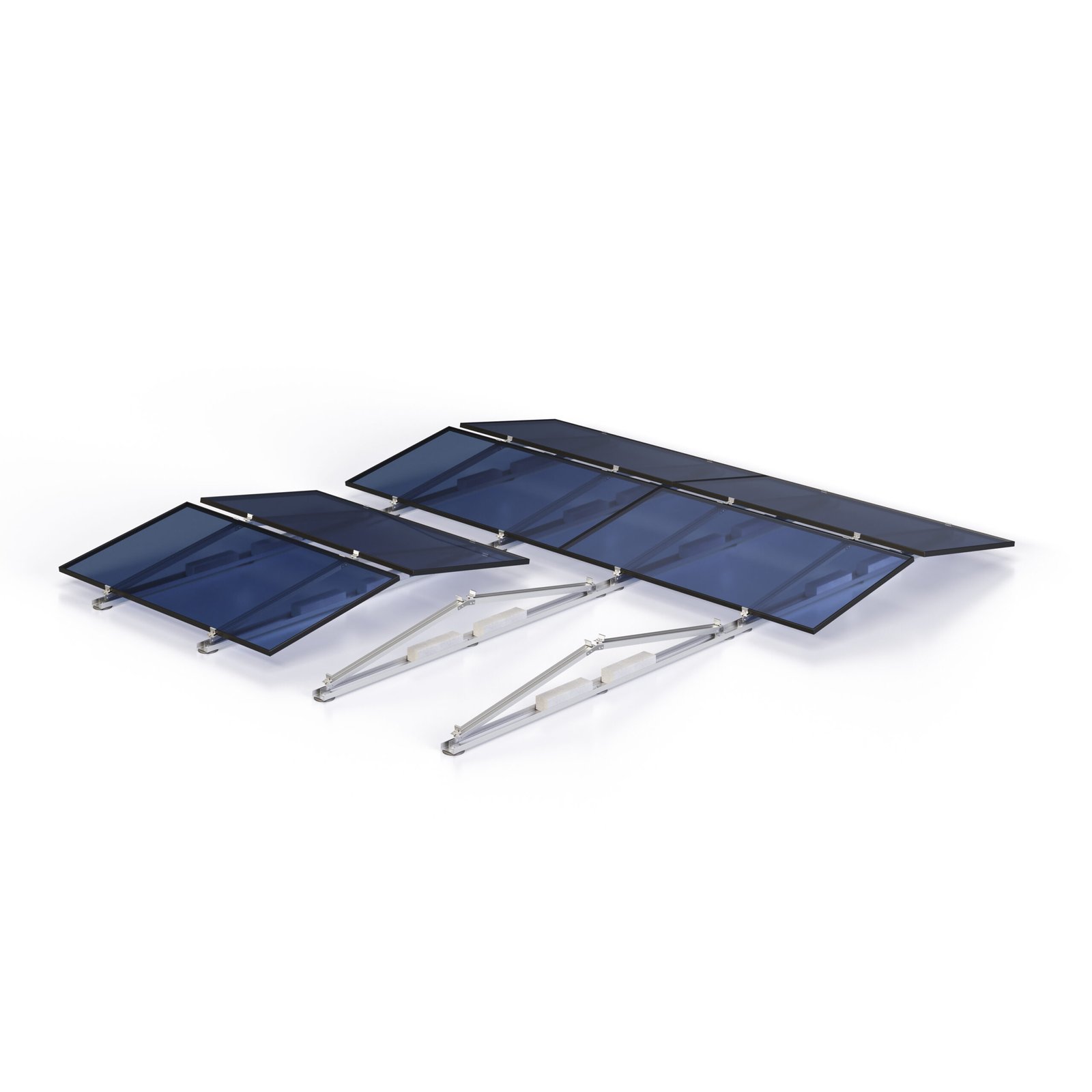

CS-WIND EO-TCS-DBL (Este–Oeste Doble Soporte)
Versión reforzada para configuraciones EO con máxima rigidez estructural.
Características clave:
- Doble carril longitudinal.
- Menor flecha en módulos grandes (182–210 células).
- Mayor resistencia a viento y nieve.
- Alta densidad energética con menor sombra.
Aplicaciones recomendadas:
Cubiertas logísticas con grandes superficies.
Zonas con viento elevado.
Instalaciones con módulos de gran formato.
Especificaciones Técnicas
| Material | Aluminio estructural de alta resistencia + tornillería de acero inoxidable. |
|---|---|
| Tipo de Fijación | Sistema autoportante con lastre, sin perforación y apoyado sobre bloques con base de goma tipo silent-block. |
| Montaje | Componentes modulares pre-ensamblados para instalación rápida. Estructura ligera y fácil de manipular. |
| Compatibilidad |
|
| Validación Aerodinámica | Diseño optimizado mediante simulación CFD para reducir lastre y maximizar la estabilidad frente al viento. |
| Orientaciones Disponibles |
|
| Normativa | Cumple CTE y Eurocódigos. Ensayos estructurales y documentación técnica disponibles bajo solicitud. |
| Garantía | Hasta 20 años. |
