Solución modular de alta resistencia para instalaciones solares sobre terreno.

Pedir presupuesto

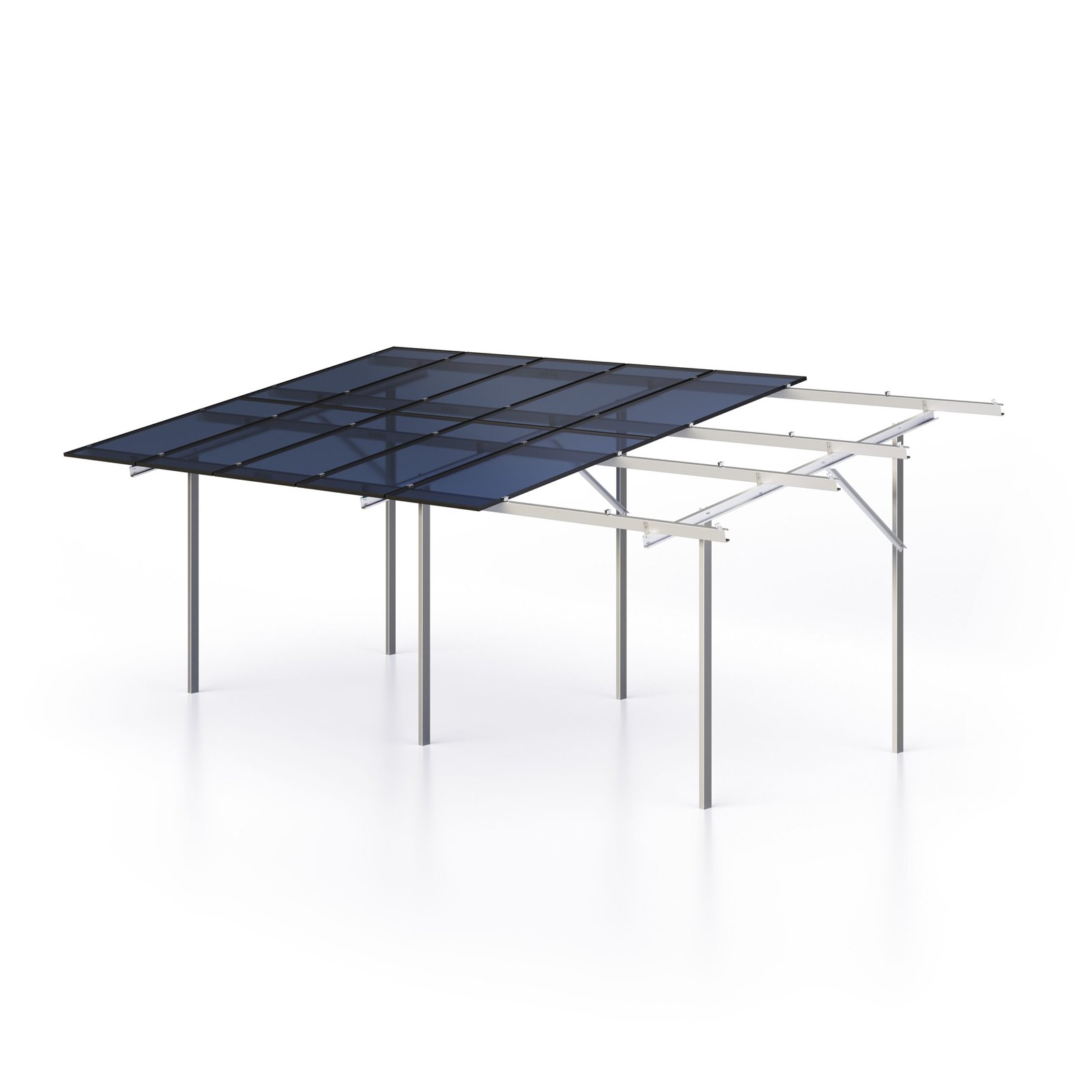

Vista general de estructura solar terrestre de inclinación fija anclada al suelo mediante tornillos de cimentación, diseñada para grandes matrices de paneles.

Vista general de seis paneles solares instalados sobre cubierta metálica de junta alzada con sistema de fijación de bajo perfil.

Detalle de la unión atornillada de los perfiles estructurales en ángulo del sistema de lastre Este-Oeste.

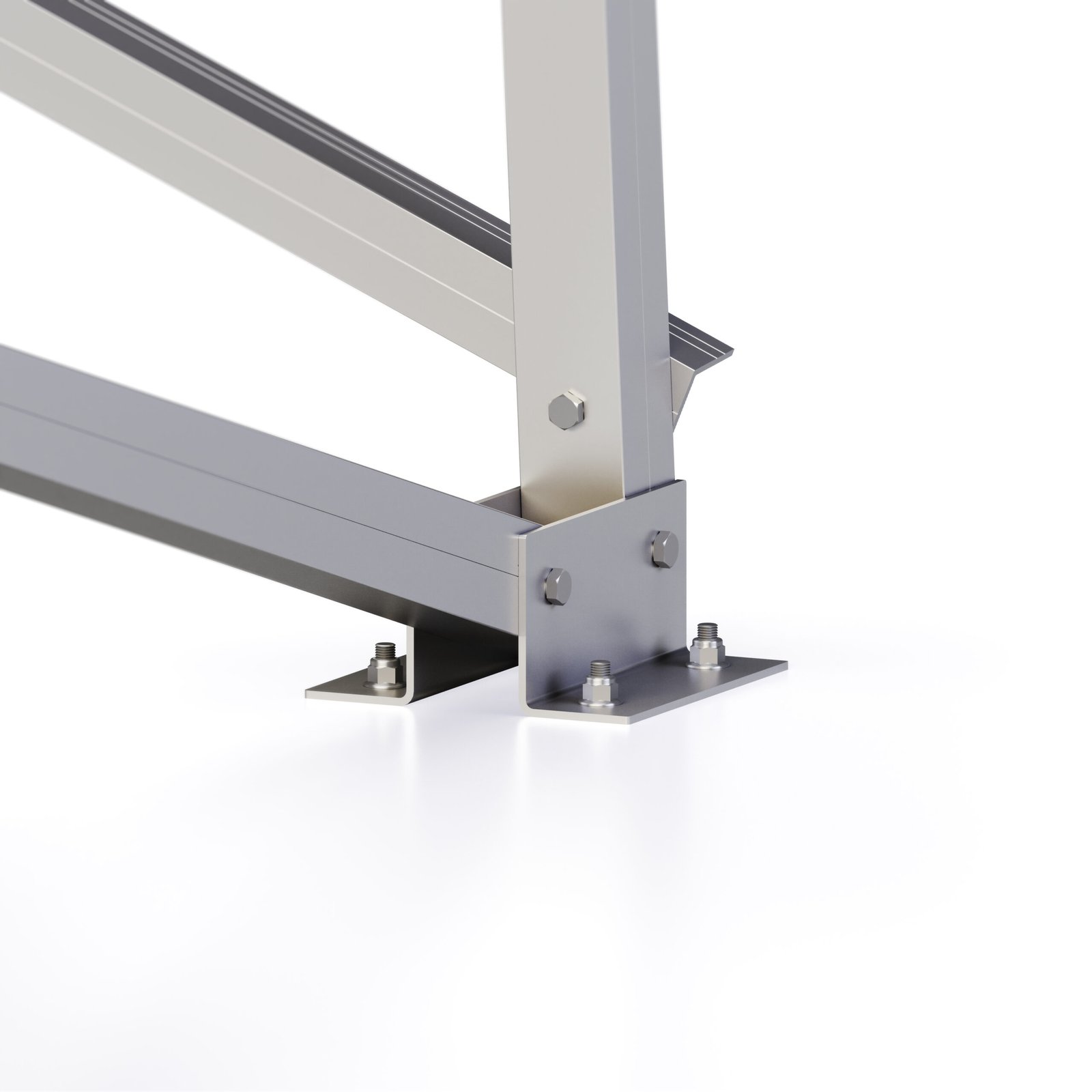

Detalle del anclaje de la base de un poste de estructura solar terrestre (CS-Land-BH) con placa atornillada a la cimentación.

Estructuras para terreno con máxima estabilidad y versatilidad

El CS-LAND de C-Solar es un sistema diseñado para instalaciones fotovoltaicas directamente sobre el terreno, incorporando tres configuraciones específicas según la naturaleza del suelo:

Vista general de estructura solar terrestre de inclinación fija, ideal para la instalación de grandes matrices de paneles fotovoltaicos.

CS-LAND BH – Base de Hormigón

Sistema para instalaciones que requieren apoyo sobre zapatas o bloques prefabricados, sin penetración del terreno.

Características clave:

Estructura apoyada sobre losas o bloques.
No requiere excavación ni perforación.
Adecuado para suelos duros, rellenos y áreas urbanas.
Instalación rápida sin necesidad de maquinaria pesada.

Aplicaciones:

Solares urbanas
Terrenos con capa superficial dura
Instalaciones temporales o desmontables

CS-LAND TOR – Tornillos Hincados

Solución para proyectos donde el terreno permite hincado directo, reduciendo tiempos de ejecución.

Características clave:

Tornillos hincados para suelos compactables.
Mayor velocidad de montaje frente a las zapatas.
Menor impacto ambiental.
Estructura ligera en aluminio y acero.

Aplicaciones:

Terrenos rurales
Suelos de mezcla arena/arcilla
Proyectos medianos y grandes

CS-LAND STEEL – Estructura Hincada de Acero

Sistema rígido 100% acero galvanizado, pensado para grandes plantas fotovoltaicas (utility scale).

Características clave:

Estructura íntegramente en acero galvanizado.
Máxima rigidez estructural.
Compatible con módulos de gran formato (hasta 2,5 m).
Ideal para condiciones de viento exigentes.

Aplicaciones:

Grandes parques solares
Terrenos con buena capacidad de hincado
Instalaciones utility scale

Beneficios del sistema CS-LAND

Solución adaptable a cualquier tipo de terreno

Tres versiones específicas según suelo blando, duro, rocoso o compactable.

Ingeniería robusta para grandes cargas

Diseñado siguiendo CTE y Eurocódigos, garantizando seguridad estructural incluso en proyectos de gran escala.

Montaje rápido y modular

Estructura optimizada para reducir tiempos de instalación en campo.

Opciones para obras sin excavación

La versión con base de hormigón (BH) no requiere perforación del terreno.

Máxima durabilidad

Aluminio anodizado y acero galvanizado en caliente para garantizar resistencia frente a corrosión y climatología adversa.

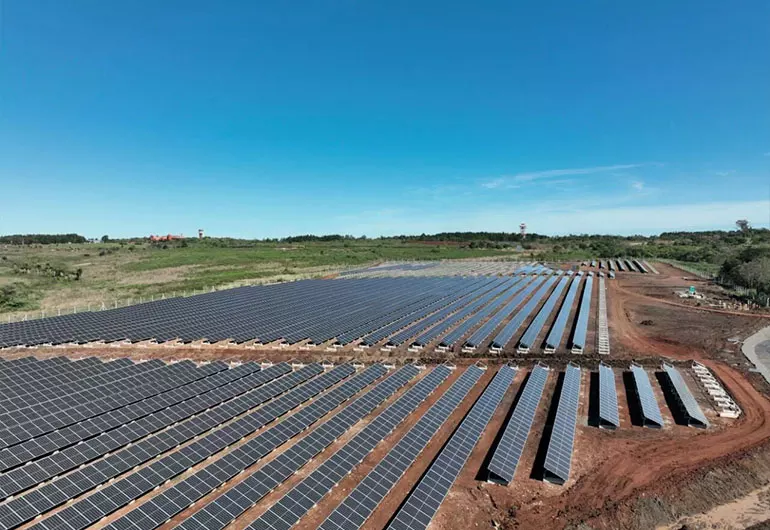

Estructuras de sistema inclinado para paneles solares

Especificaciones Técnicas

Material	Aluminio estructural de alta resistencia y acero galvanizado en caliente, según la versión del sistema (BH, TOR o STEEL).
Tipo de Fijación	Soluciones específicas según el terreno: CS-LAND BH: Estructura apoyada sobre zapatas o bloques de hormigón. CS-LAND TOR: Tornillos hincados para suelos compactables. CS-LAND STEEL: Estructura hincada 100% en acero para grandes plantas.
Montaje	Componentes modulares de montaje rápido. Instalación sin perforación (BH) o mediante hincado directo (TOR / STEEL).
Compatibilidad	Suelos duros, rellenos y zonas urbanas (BH) Suelos compactables o mezcla arena/arcilla (TOR) Terrenos aptos para hincado de estructura de acero (STEEL)
Aplicaciones	Instalaciones en terreno urbanas, rurales o de gran escala. Ideal para autoconsumo, parques solares y proyectos utility scale.
Normativa	Diseñado y calculado conforme al CTE y los Eurocódigos. Documentación técnica disponible bajo solicitud.
Versiones Disponibles	CS-LAND BH – Base de Hormigón CS-LAND TOR – Tornillos Hincados CS-LAND STEEL – Estructura Hincada de Acero
Garantía	Hasta 20 años.
